● 概 述
該環氧樹脂澆注干式變壓器材料優質、配方科學，采用先進的生產檢測設備按嚴格的工藝生產而成。 產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外 殼。它可作為油浸式變壓器的更新?lián)Q代產品，適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

● 執行標準
GB1094.11-2007干式電力變壓器
GB/T 10228-2008干式電力變壓器技術參數和要求
GBT17211-1998干式電力變壓器負載導則
GB1094.3-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
JB/T10088-2004 6~550kV級變壓器聲級
JB/T 56009-1998干式電力變壓器產品質量分等

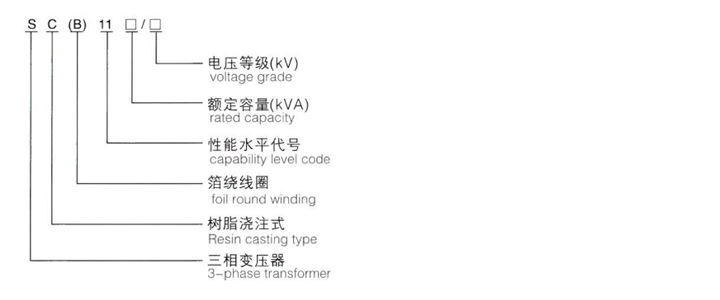

● 型號含義


● 性能特點
本系列變壓器與SCB9型相比，空載損耗、空載電流和噪聲更低。
安全，防火，無污染，可直接運行于負荷中心。
機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長。
散熱性能好，過負載能力強，強迫風冷時可提高容量運行。
防潮性能好，適應高濕度和其它惡劣環境中運行。
可配備完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并同屏顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置。
體積小，重量輕，占地空間少，安裝費用低。

● 結構特點
鐵芯材料采用優質冷軋取向硅鋼片，全斜接縫疊片式結構。
低壓線圈為箔式繞組結構，采用優質銅箔繞制，高壓線圈為層式結構，真空環氧澆注成型。

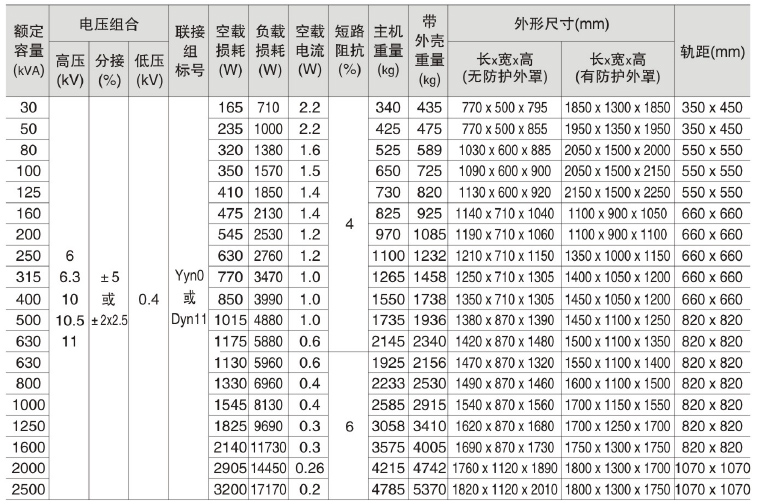

● 主要技術參數

注：表中重量及外形尺寸數據僅供參考，若有更改恕不另行通知.
